Le valvole di controllo direzionale (DCV) sono i principali meccanismi di convogliamento dei fluidi nelle macchine mobili che operano fino a 31,5 MPa (315 bar). Selezionare l'architettura corretta della valvola, sia essa monoblocco o componibile, e abbinare la pressione del sistema, la configurazione del circuito, la portata e la modalità di attuazione è fondamentale per garantire le massime prestazioni della macchina, la sicurezza dell'operatore e l'efficienza energetica.

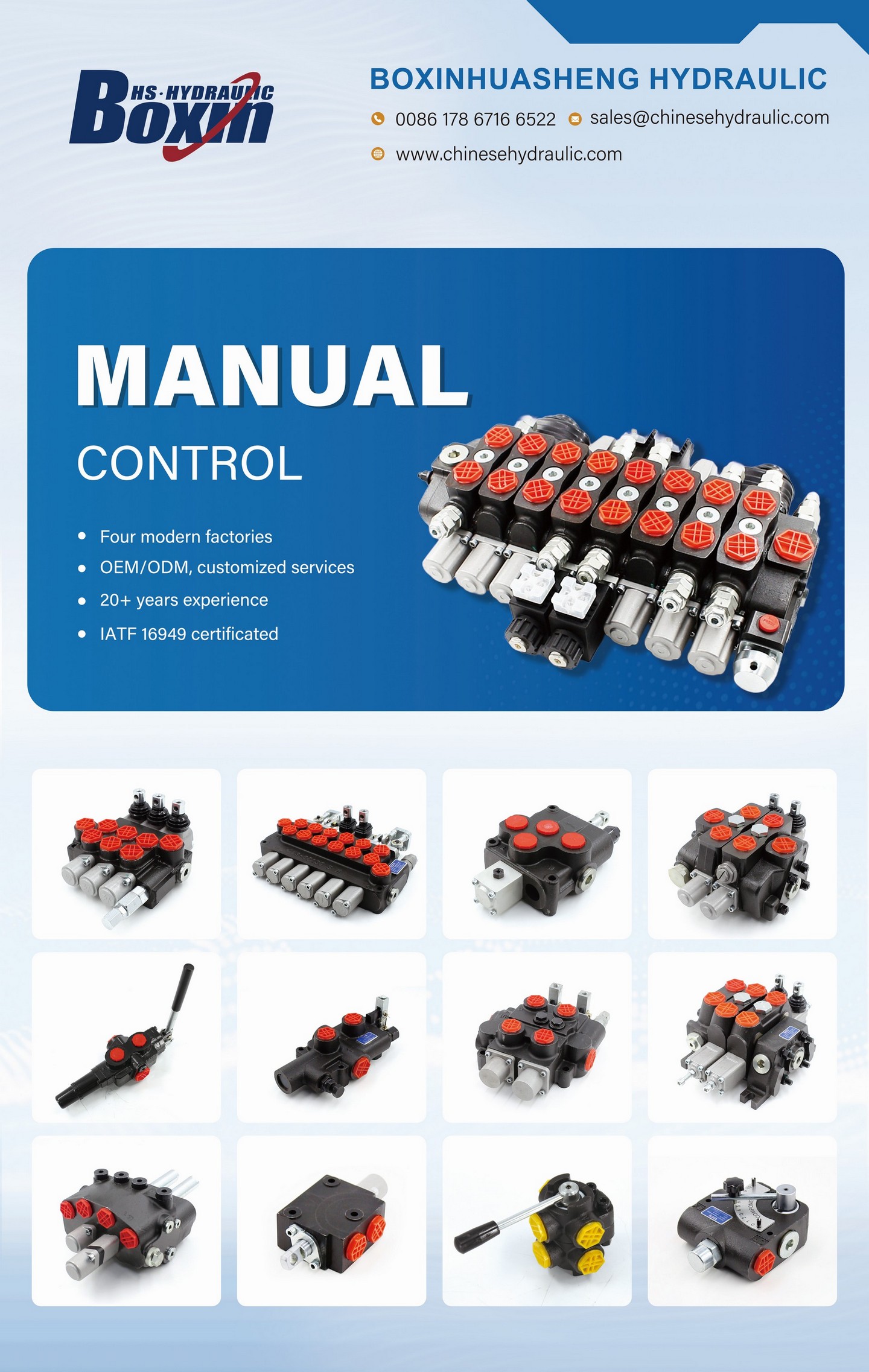

Figura 1: Valvole di controllo direzionale idraulica monoblocco e sezionali Boxinhuasheng per la selezione delle apparecchiature OEM.
1. Comprensione delle configurazioni a centro aperto e a centro chiuso
I sistemi idraulici mobili utilizzano layout di circuito a centro aperto o a centro chiuso, che determinano il tipo di valvola di controllo direzionale richiesta:
- Sistemi a Centro Aperto (Pompe a Portata Fissa): Quando tutte le bobine sono in folle, il fluido scorre liberamente dal condotto di ingresso della pompa al serbatoio dell'olio idraulico con una pressione di standby minima (normalmente da 0,2 a 0,5 MPa). Questa configurazione è molto apprezzata nei trattori agricoli, nei veicoli comunali e nelle piattaforme di sollevamento leggere grazie alla sua semplicità meccanica, affidabilità ed efficienza in termini di costi. Tuttavia, i sistemi a centro aperto generano calore di riserva costante se il flusso della pompa è elevato.
- Sistemi a centro chiuso (pompe a cilindrata variabile): In posizione neutra, il flusso della pompa è bloccato all'ingresso della bobina della valvola. La pressione del sistema sale fino a una soglia di pressione di standby, segnalando alla pompa variabile di passare allo standby a flusso zero. Questa configurazione è standard negli escavatori per carichi pesanti, negli stabilizzatori di gru, nei macchinari minerari e nei sistemi di rilevamento del carico in cui il risparmio energetico è fondamentale.
2. Sistemi di controllo proporzionale con rilevamento del carico dinamico (LS).
Le moderne apparecchiature mobili richiedono il controllo simultaneo di più attuatori che funzionano con carichi variabili. Le valvole standard soffrono di interazioni di flusso (l'attuatore con il carico più basso riceve la maggior quantità di flusso).Valvole proporzionali Load Sensing (LS).superare questo problema rilevando la pressione di carico più elevata e inviando un segnale di feedback al compensatore della pompa, regolando l'uscita della pompa per soddisfare i requisiti esatti di flusso più un margine di pressione differenziale costante (ΔP da 1,5 a 2,0 MPa). I compensatori post-spool (noti anche come sistemi di condivisione del flusso o LUDV) assicurano che, se viene raggiunto il limite di flusso della pompa, tutti gli attuatori rallentano proporzionalmente anziché bloccare la funzione fortemente caricata.
| Parametri tecnici | Serie P40 Monoblocco | Serie P80 Monoblocco | Serie componibile Z50/Z80 |
|---|---|---|---|
| Portata nominale | 40 l/min (11 GPM) | 80 l/min (21 GPM) | 50 / 80 l/min |
| Pressione operativa massima | 25 MPa (250 bar) | 25 MPa (250 bar) | 31,5 MPa (315 bar) |
| Gioco di affilatura del foro | 0,006 - 0,010 mm | 0,008 - 0,012 mm | 0,006 - 0,009 mm |
| Fusione di alloggi | Ferro duttile QT500-7 | Ferro duttile QT500-7 | QT500-7 / Fusione ad alta resistenza |
3. Dimensionamento delle portate e dei coefficienti di caduta di pressione
La scelta di una valvola sottodimensionata provoca velocità elevate del fluido, con conseguenti cadute di pressione (ΔP) eccessive, surriscaldamento locale dell'olio, degradazione del taglio del fluido e spreco di carburante. Al contrario, una valvola sovradimensionata aumenta il costo, il peso e riduce il controllo preciso del dosaggio. Gli architetti del sistema devono calcolare la caduta di pressione attraverso la bobina utilizzando l'equazione del flusso dell'orifizio standard:
Q = C_d × A × √( 2 × ΔP / ρ )
DoveQè la portata,CDè il coefficiente di scarico,UNè l'area dell'orifizio di apertura,ΔPè la caduta di pressione eρè la densità dell'olio. Mantenere le velocità specifiche della bobina al di sotto di 5-6 m/s alle portate nominali aiuta a mantenere la stabilità termica.
Figura 2: Lavorazione CNC di precisione e levigatura al diamante per i corpi delle valvole di controllo direzionale nello stabilimento di Boxinhuasheng.
4. Configurazioni della bobina e modalità di attuazione
A seconda del tipo di attuatore (cilindri a semplice effetto o a doppio effetto), le bobine sono classificate in:
- Tipo A (doppio effetto): Dirige il flusso alla porta A e alla porta B in modo indipendente. Utilizzato per l'azionamento di motori idraulici e cilindri a doppio effetto.
- Tipo D (a semplice effetto): Dirige il flusso alla porta A, mentre la porta B è bloccata. Utilizzato per ribaltabili di autocarri con cassone ribaltabile e sollevatori a semplice effetto.
- Bobina galleggiante (4 posizioni): collega sia la porta A che la porta B al serbatoio, consentendo alle lame dell'aratro o ai caricatori di spostarsi liberamente su terreni irregolari.
Le modalità di attuazione spaziano da semplici leve manuali e comandi via cavo con joystick a doppio asse, a camere di cambio pneumatiche, cilindri pilota idraulici e solenoidi elettroidraulici proporzionali (EHP) da 12 V/24 V con controllo della modulazione di larghezza di impulso (PWM).
5. Controllo di qualità interno e forza produttiva di Boxinhuasheng
Presso Boxinhuasheng Hydraulic Technology Co., Ltd., combiniamo oltre 25 anni di ingegneria della potenza fluida con strumenti di produzione avanzati. Nel nostro campus di 68.000 m² a Qingzhou, in Cina, gestiamo oltre 260 macchine CNC ad alta precisione e centri di levigatura verticale del diamante. Le tolleranze tra bobina e foro sono controllate rigorosamente entro 2 micron. Ogni valvola direzionale è sottoposta a test di simulazione del carico di lavoro al 100%, verifica delle impostazioni della valvola di sicurezza e controlli delle perdite interne su oltre 30 banchi di prova automatizzati secondo gli standard di qualità di livello automobilistico IATF 16949.
