Introduzione

I componenti idraulici funzionano come il sistema muscolare e nervoso di macchinari mobili pesanti, attrezzature agricole e macchinari industriali. Nelle applicazioni ad alta pressione in cui le pressioni operative raggiungono abitualmente 31,5 MPa (315 bar) e la velocità del flusso dell'olio richiede un dosaggio preciso, il guasto dei componenti non è solo inconveniente, ma causa tempi di inattività catastrofici del sistema e costose riparazioni sul campo.

Alla Boxinhuasheng Hydraulic Technology Co., Ltd., operiamo secondo un principio ingegneristico fondamentale: l'affidabilità operativa è forgiata in fabbrica. Fondata nel 2001, Boxinhuasheng ha trascorso oltre 25 anni a perfezionare le tecniche di produzione idraulica ad alta precisione nel nostro campus di produzione di 68.000 m². Utilizzando quattro impianti di produzione specializzati dotati di oltre 260 macchine CNC avanzate, 30 linee di assemblaggio e 30 banchi di prova dedicati, la nostra capacità di produzione annuale supera 1,5 milioni di unità.

Questo articolo fornisce un'analisi tecnica del nostro flusso di lavoro di produzione in sei fasi, illustrando come tolleranze precise, metallurgia avanzata, pulizia automatizzata e test di simulazione del carico di lavoro al 100% garantiscono valvole di controllo direzionale idrauliche, valvole monoblocco, valvole sezionali, pompe a ingranaggi e prese di forza (PTO) durevoli ai produttori di apparecchiature originali (OEM) in oltre 80 paesi.

Fase 1: Selezione metallurgica e preparazione di precisione delle materie prime

L'integrità strutturale di qualsiasi corpo di valvola di controllo direzionale idraulico o involucro di pompa a ingranaggi dipende interamente dalla struttura dei grani, dalla resistenza alla trazione e dall'omogeneità metallurgica. I corpi idraulici ad alta pressione sono sottoposti a sollecitazioni meccaniche cicliche e cavitazione dei fluidi. I getti inferiori agli standard contengono microporosità o inclusioni che si rompono sotto picchi di pressione superiori ai valori nominali.

Boxinhuasheng applica rigorose specifiche sui materiali in entrata per tutti i getti grezzi e le scorte di barre d'acciaio:

1. Selezione della fusione in ghisa duttile: Per i corpi valvola soggetti a pressioni fino a 31,5 MPa, è specificata la ghisa sferoidale di alta qualità (equivalente QT500-7 / GGG50). La ghisa sferoidale fornisce un'elevata resistenza alla trazione (minimo 500 MPa) combinata con un'eccezionale resistenza alla fatica e smorzamento delle vibrazioni.
2. Acciaio legato specializzato per bobine: Le bobine delle valvole e gli alberi della pompa sono forgiati in acciai legati ad alta resistenza (come 20CrMnTi o 40Cr), offrendo una tenacità ottimale del nucleo dopo la cementazione o la tempra a induzione.
3. Verifica spettrometrica: Le materie prime vengono sottoposte alla spettrometria di emissione ottica per verificare i rapporti elementari di carbonio, silicio, manganese e magnesio, eliminando i lotti che si discostano dalle tolleranze di stabilità dimensionale durante il trattamento termico.

Fase 2: lavorazione CNC ad alta precisione e levigatura del diamante

La conversione di getti grezzi in collettori idraulici di precisione richiede capacità di lavorazione CNC multiasse in grado di mantenere tolleranze dimensionali inferiori al micron.

All'interno dei nostri impianti di lavorazione specializzati, oltre 260 macchine di produzione, tra cui centri di lavoro orizzontali (HMC) ad alta velocità, torni CNC multimandrino e rettificatrici per interni, eseguono operazioni di taglio critiche:

• Fresatura di corpi valvola multiasse: Gli HMC ad alta rigidità lavorano porte esterne (filettature SAE, G o NPT), superfici di montaggio e gallerie interne in un'unica configurazione per eliminare errori di bloccaggio e garantire la concentricità geometrica.
• Levigatura al diamante del foro della bobina: Il foro di una valvola idraulica deve raggiungere rotondità, cilindricità e finitura superficiale estreme. Utilizzando speciali levigatrici diamantate verticali, i fori interni vengono rifiniti con una tolleranza diametrale entro 0,002 mm (2 micron) con una rugosità superficiale di Ra< 0.2 µm. This micro-finish minimizes internal fluid slippage while preserving micro-oil films for lubrication.
• Lavorazione di micro-scanalature e profili di bobine: Le tacche di dosaggio della bobina, responsabili della distribuzione proporzionale del flusso e della transizione della bobina senza urti, sono profilate su rettificatrici per bobine CNC ad alta precisione.

+------------------------------------------------------------------------+
|                  METRICHE DI LEVIGATURA DI PRECISIONE DI BOXINHUASHENG |
+------------------------------+------------------------------------+
| Parametro | Specifiche di produzione |
+------------------------------+------------------------------------+
| Cilindricità del foro | < 0,002 mm (2 µm) |
| Rotondità del foro | < 0,0015 mm (1,5 µm) |
| Rugosità superficiale (Ra) | Ra < 0,2 µm |
| Gioco tra bobina e foro | 0,006 mm - 0,012 mm (gioco controllato)|
+------------------------------+------------------------------------+

Fase 3: Trattamento termico e ingegneria superficiale di microfinitura

Una delle cause principali di rigature premature della bobina della valvola e di perdite di fluido è l'usura localizzata causata dalla contaminazione da particelle solide nel fluido idraulico. Per resistere all'abrasione meccanica e al grippaggio, i componenti critici in movimento vengono sottoposti a trattamenti termici e superficiali specializzati.

• Carburazione e tempra: Le bobine delle valvole e gli alberi delle pompe a ingranaggi sono sottoposti a carburazione a gas controllata da computer seguita da tempra in olio, creando uno strato di involucro indurito in profondità (58-62 HRC) mantenendo un nucleo resiliente e ammortizzante.
• Rettifica senza centri e cromatura dura: Le bobine sono rettificate senza centri fino a dimensioni inferiori al micron prima di ricevere un trattamento opzionale di cromatura dura o nitrurazione, garantendo resistenza alla corrosione in ambienti agricoli e marittimi difficili.
• Sbavatura termica e ad ultrasuoni automatizzata: Bave microscopiche lasciate all'interno dei condotti interni dell'olio durante la lavorazione possono staccarsi durante il funzionamento, causando il grippaggio della valvola. Boxinhuasheng utilizza la sbavatura a energia termica (TEM) e sistemi di lavaggio a ultrasuoni multifrequenza per eliminare le microbave interne all'interno di passaggi interni complessi.

Fase 4: pulizia ad ultrasuoni di precisione multistadio e controllo della contaminazione

Le moderne valvole di controllo direzionale elettroidrauliche e meccaniche funzionano con giochi inferiori a un singolo granello di polvere. La pulizia operativa è fondamentale per prevenire l'appiccicosità della bobina e il deterioramento precoce delle guarnizioni.

Le nostre linee di produzione incorporano un sistema automatizzato di pulizia a ultrasuoni a base solvente e acquosa a 5 fasi:

1. Pulizia generale della cavitazione: Le onde ultrasoniche a bassa frequenza e ad alta potenza rimuovono i trucioli di lavorazione, i liquidi refrigeranti e gli oli da taglio pesanti.
2. Lavaggio ad ultrasuoni fine: I trasduttori multidirezionali penetrano nelle porte filettate cieche e nelle gallerie di dosaggio interne.
3. Risciacquo con acqua deionizzata: Rimuove i tensioattivi chimici residui, prevenendo l'ossidazione microscopica.
4. Asciugatura sotto vuoto: Vaporizza l'umidità dai pori microscopici in pochi secondi.
5. Verifica della pulizia delle particelle: I componenti puliti vengono campionati secondo gli standard di pulizia ISO 4406, garantendo che i livelli di contaminazione soddisfino i severi requisiti OEM prima dell'assemblaggio.

Fase 5: integrazione standardizzata della catena di montaggio

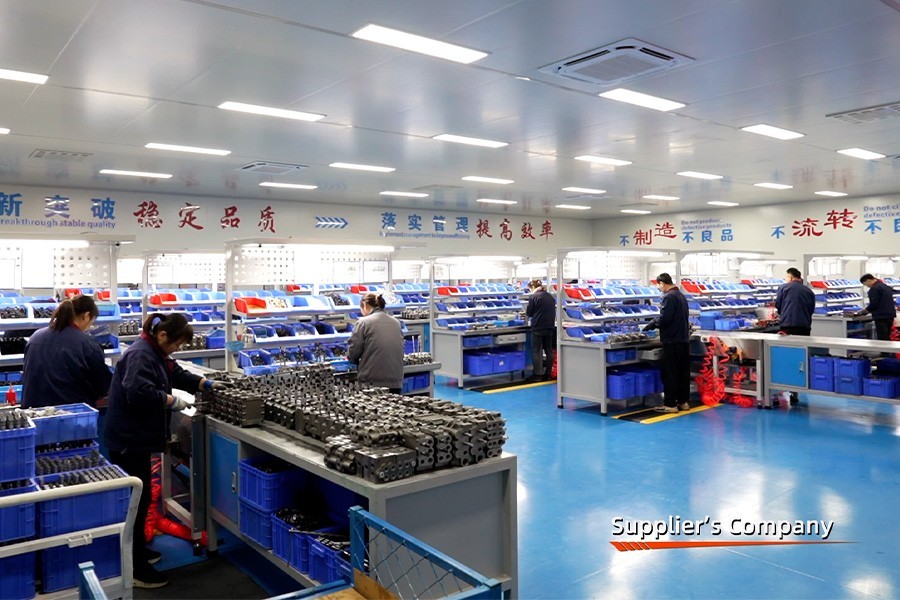

Le nostre operazioni di assemblaggio si svolgono su oltre 30 linee di assemblaggio specializzate composte da oltre 400 lavoratori qualificati guidati da 35 ingegneri idraulici senior.

I processi di assemblaggio seguono rigide procedure operative standard (SOP):

• Controllo dell'ambiente delle camere bianche: L'inserimento critico della bobina e il posizionamento delle guarnizioni vengono effettuati in aree di assemblaggio a pressione positiva e climatizzate.
• Controllo di coppia di precisione: Le valvole di sicurezza filettate, le valvole di ritegno e gli elementi di fissaggio del cappuccio terminale vengono serrati utilizzando avvitatori elettrici calibrati con registrazione digitale dell'angolo di coppia per evitare la distorsione del corpo.
• Installazione standardizzata di O-ring e guarnizione: Le guarnizioni NBR (nitrile) o FKM (Viton) di alta qualità sono lubrificate con fluido idraulico filtrato prima dell'installazione per evitare estrusioni o scheggiature durante l'assemblaggio.

Fase 6: test di simulazione del carico di lavoro al 100% e garanzia di qualità finale

In conformità con il nostro sistema di gestione della qualità IATF 16949 e i protocolli di produzione verificati da SGS,ogni singolo componente idraulico in uscita da Boxinhuasheng è sottoposto a test di simulazione del carico di lavoro al 100%.sui nostri oltre 30 banchi di prova specializzati. Non facciamo affidamento sul campionamento in lotti; La verifica di fine linea al 100% è obbligatoria.

+------------------------------------------------------------------------+
|                PROTOCOLLO DI TEST DI SIMULAZIONE DI FINE LINEA AL 100% |
+-------------------------------+------------------------------------------+
| Procedura di prova | Obiettivo di verifica |
+-------------------------------+------------------------------------------+
| Prova di pressione di prova | 1,5 volte la pressione operativa massima (fino a 45 MPa) |
| Test di perdita interna | Misurazione microlitri/min su tutte le bobine |
| Forza di spostamento della bobina | Azionamento meccanico/pneumatico/idraulico |
| Prova di impostazione del rilievo | Precisione della pressione di apertura e ripristino (±2%) |
| Prova di portata | Convalida della curva di pressione differenziale rispetto a quella di flusso |
+-------------------------------+------------------------------------------+

Dopo aver superato con successo i test, i componenti vengono essiccati, chiusi con tappi protettivi in ​​plastica, spruzzati con olio antiruggine e confezionati in custodie protettive di legno personalizzate o cartoni resistenti per l'esportazione globale.

Considerazioni sull'acquirente: valutazione delle capacità della fabbrica per i contratti OEM

Quando i team di approvvigionamento globali selezionano un produttore di componenti idraulici, la valutazione degli impianti di produzione va oltre la revisione dei preventivi unitari. Gli OEM internazionali devono valutare la profondità di produzione, i quadri di gestione della qualità e la capacità scalabile.

I criteri chiave per valutare un partner di produzione idraulica includono:

• Capacità di lavorazione interna: Il fornitore controlla le operazioni interne di levigatura e rettifica o esternalizza le fasi critiche di tolleranza a terzi? La lavorazione interna garantisce un controllo dimensionale coerente.
• Prova di rigore: Il produttore esegue test di fine linea al 100% per le perdite interne o si basa su un campionamento statistico?
• Scalabilità della capacità: Con 68.000 m² di superficie di officina e 1,5 milioni di unità di produzione annua, Boxinhuasheng offre stabilità di fornitura a lungo termine per linee di produzione di trattori, escavatori e allestitori di camion ad alto volume.
• Tracciabilità e Certificazione: La certificazione completa IATF 16949 e la verifica degli audit di fabbrica di SGS garantiscono la completa tracciabilità del lotto, dai numeri di fusione grezza ai rapporti di prova finali.

Conclusione

La produzione di componenti idraulici di precisione è una disciplina ingegneristica definita da tolleranze inferiori al micron, metallurgia controllata e rigorosa garanzia di qualità. Integrando oltre 260 macchine CNC, pulizia automatizzata in 5 fasi e test del carico di lavoro al 100% su oltre 30 banchi prova, Boxinhuasheng Hydraulic Technology Co., Ltd. fornisce valvole direzionali idrauliche affidabili, pompe a ingranaggi e unità PTO progettate per applicazioni globali esigenti.

Per consulenze ingegneristiche OEM personalizzate, disegni tecnici o preventivi per la produzione in serie, contatta direttamente il nostro team di ingegneri all'indirizzowww.chinesehydraulic.com.
